Hyper-V Virtual Switch Nedir?

1



   Hyper-V ile artık daha esnek ve kolay yönetilebilir bir teknoloji ile sanal makinelerimizi yönetmeye başladık.Hele ki doğrudan işletim sistem üzerine bir rol olarak eklenebilmesi ile kurulumun bitmesi, bazı kişilere ilk başlarda pek de inandırıcı gelmemiştir:).Fakat Hyper-V kurulumunun hemen ilk adımında fiziksel network ile olan baglantısı ve virtual switch mantıgı az da olsa kafaları karıştırmıştır.Bu yazıda Hyper-V ve virtual swtich mantığına değineceğim.

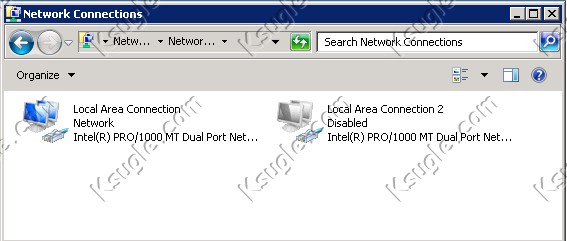

              İlk olarak Hyper-V rolü kurulu olan fiziksel işletim sistemi üzerindeki ethernetlerimize bir bakalım.

Yukarıdaki  şekilde görüldüğü üzere  aktif olarak bir tane ethernetimiz gözükmektedir.Diğeri pasif durumdadır.Hyper-V kurulumu yapılırken karşımıza aktif olan ethernet kartları çıkar ve seçim yapmamız istenir.Bu durumda birazdan karşımıza sadece aktif olan Local Area Connection etherneti çıkacaktır.

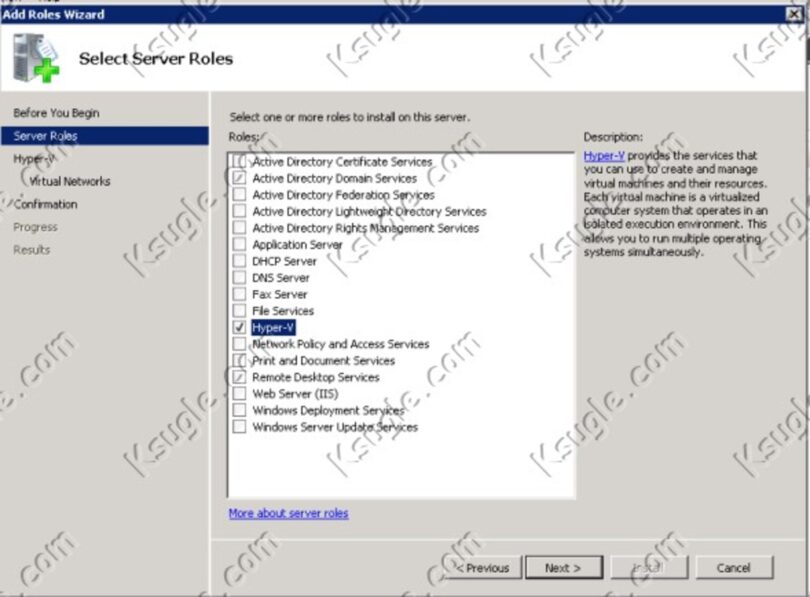

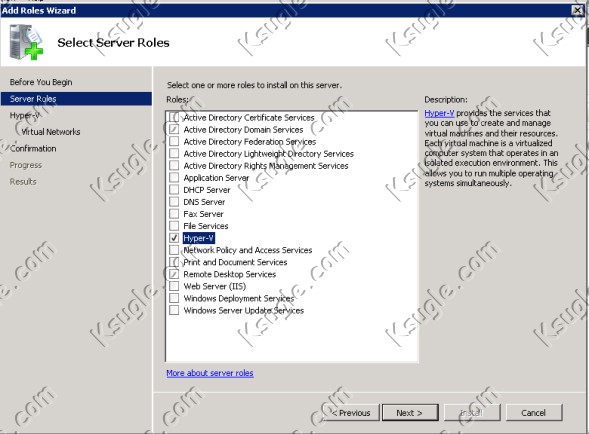

              Server Manager console üzerinden aşağıda görüldüğü gibi Hyper-V rolünü ekliyoruz.

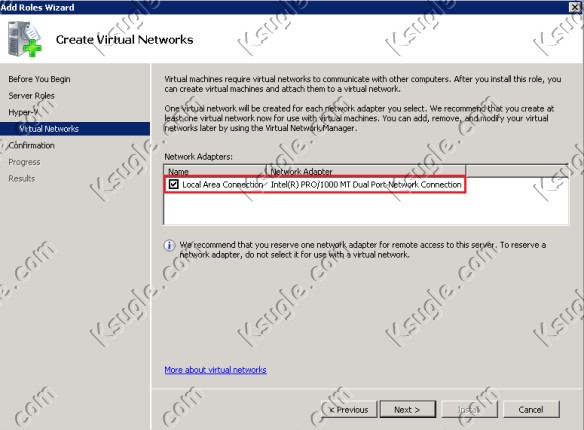

Daha sonra aşağıdaki şekilde karşımıza esas dikkat etmemiz gereken yer geliyor.Aşağıdaki Create Virtual Networks bölümünde karşımıza aktif ethernet olan Local Area Connection çıktı.Eğer diğer ethernetimiz de aktif olsaydı burada onu da görecektik.Aşağıdaki şekilde ethernet işaretlenmiş olarak gözüküyor fakat default olarak işaretli gelmez ve bizim işaretlememiz istenir.Burada biz hangi ethernetimizi Virtual Switch olarak kullanmak istiyorsak o etherneti işaretleyip devam ederiz.Hiçbir ethernet işaretlemeden de devam edebiliriz fakat bu durumda virtual bir ethernet switch oluşturamayız.Virtual Switch kullanarak sanal makinelere ethernet dağıtmak Mirosoftun önerisidir.

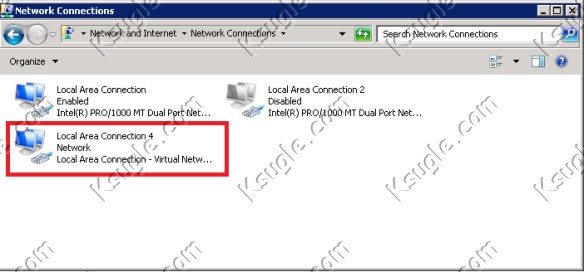

      Hyper-V kurulumunu bitirip restartımızı yaptıktan sonra ki ethernetlerimize bir göz atalım.Yaptığımız işlemlerden sonra aşağıdaki şekilde görüldüğü gibi kırmızı ile işaretlenmiş Local Area Conneciton 4 etherneti eklenmiş gözüküyor.Bu durumda Local Area Connection bizim için Virtual Switch olmuştur.Local Area Conneciton 4 ise hyper-V rolünün kurulu olduğu makineye remote bağlantı için kullanacağımız ethernet olarak rezerve edilmiştir.

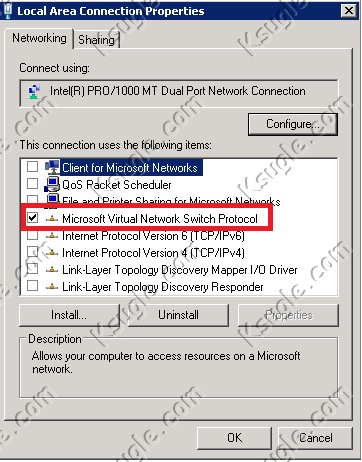

Aşağıdaki şekillerde bu ethernetlerin özelliklerini görebiliriz.İlk olarak Local Area Connection yani Virtual Switch özelligi olan ethernete bakacak olursak;

Yukarıdaki şekilde görüldüğü gibi Local Area Conneciton ethernetinin özelliklerine girdiğimizde sadece ‘Microsoft Virtual Network Switch Protocol’ özelliğinin etkin olduğunu görmekteyiz.Artık biz yeni sanal makineler oluştururken bu ethernet kartını seçip devam edeceğiz.

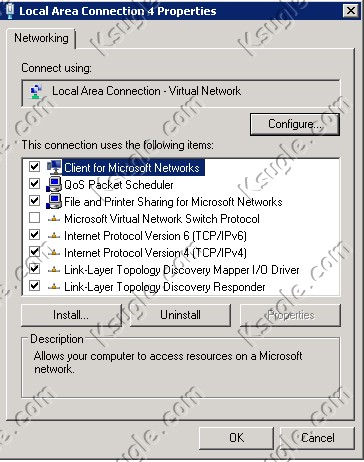

            Diğer ethernet kartınını özelliklerine bakacak olursak;

Bu ethernet kartı artık bizim fiziksel serverın etherneti olarak kalacak ve uzak bağlantıları bu ethernet üzerinden sağlayacağız.
